谷电储能蓄热供暖机组

名称：谷电储能蓄热成套设备

地点：大连

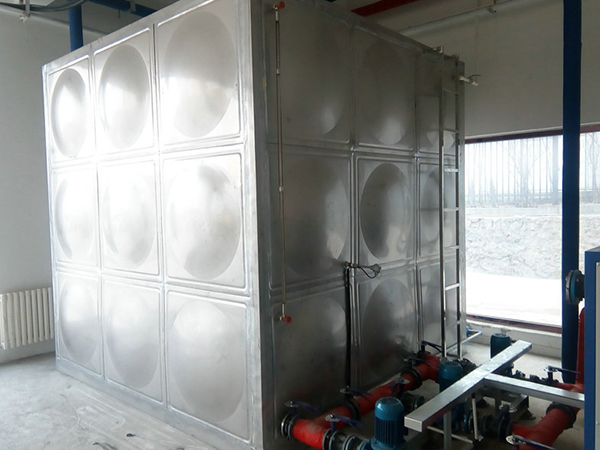

设备：不锈钢保温水箱、电热水锅炉

取暖面积：1000平起

谷 电 储 能 机 组

1、谷电储能机组项目开发意义

治理雾霾现在是我国政府和人民最关心的大事。国家和一些地方政府相继出台政策和措施，限制使用燃煤锅炉，改用清洁能源。今年就有部分城市已开始限期拆除10T以下锅炉，强制使用清洁能源。

电是二次能源，不仅无污染，还使用方便。随着我国核电、风电和太阳能发电的大力发展，和电力改革的不断深入，电将成为我国最鼓励使用的能源。

目前，电加热之所以不能被广泛使用，主要是因为电热成本过高。降低电热使用成本是推广电加热的技术瓶颈。

按用电时间区分，分为谷电，平电，峰电。一般在22：00～5：00时间段用电称为谷电。目前各个地区峰谷电价定价方式接近，即谷电电价一般为平电电价的50%左右，平电电价为峰电电价的50%左右。

谷电，也称为垃圾电。在谷电时间发电企业送入电网的电很大一部分不能被利用，由于电不能被储存，只能被白白浪费掉。据统计目前谷电利用率仅为35%左右。所以利用谷电也是节省能源。移峰填谷是目前解决这种浪费的唯一手段。目前被使用的方式有建蓄能电站的方法，即在谷电时间将水打入高处，峰电时间利用高处的水来发电补充电网，这种方法不仅工程量巨大，而且回补率仅能达到60%。为了解决解决峰谷用电不平衡问题，鼓励用户使用谷电以平衡电网，电网采用峰谷分时的政策，用电价差鼓励使用谷电。

上世纪70年代的世界能源危机以来，各国政府都十分重视开发新能源与节省能源的技术。由于经济的发展，电力需求量越来越大，电力供应高峰不足而低谷过剩的矛盾也日益突出。电网削峰填谷的需求促使了储热技术的研究开发，加拿大的储热水锅炉、韩国的蓄热体锅炉也先后进入中国市场，国内也有很多厂家开发生产电储热设备。但是，设备的使用寿命、生产成本、设备体积和功率等因素限制了大面积推广。

目前的储热设备按储能方式分类，有固体储能、液体储能、固液混合储能三种。按加热方式分类，有直接接触加热、非接触加热两种，固体储能和液体储能属于直接接触加热。

固体储能设备是用耐火材料作为储热材料，以空气作为绝缘和热量导出介质。设备分储热加热和换热两部分。储热加热部分是一个封闭的空间，其内部是按一定规则砌放耐火砖和电热丝。换热部分是空气—水热交换器。工作过程是，电热丝通电后放热加热耐火砖到400—500℃将热储存起来，用热时用风机将空间内热空气导出送入换热器将取暖水加热进行供暖。设备的特点是，寿命较长，可以10KV高电压直接使用，所以可以做到大功率大面积供暖。缺点是生产成本相对较高，设备使用噪音较大。

液体储能设备是用水作为储热材料和导热介质。设备是使用加热管加热，用水—水换热器进行供热。设备的特点是，生产成本低，结构简单。缺点是由于加热管的平均寿命只有俩年，所以使用寿命短。另外设备不能直接使用10KV高压电，必须通过变压器变压，所以大功率大面积供暖实现困难。

2、谷电储能机组简介：

谷电储能机组是相当于普通锅炉的供热设备，具有电加热、热量储存和热量输出三种功能。其工作过程是，在谷电时间内将电能转变成热能，同时将该热能储存起来供全天随时使用。

3、基本原理：

1.供暖

2.供热水

3.供热风

4、谷电储热炉适用范围:

4.1供暖设备：适用工厂、机关、学校、居民小区等企事业单位供暖。

4.2供热水设备：适用酒店、浴池等洗浴用热水。

4.3供热风设备：适用粮食、木材、喷漆等烘干用热风。

4.4冷热双储设备：适用办公楼，酒店等中央空调系统。

5、设备特点：

5.1环保零排放：使用过程中不产生任何污染物。

5.2使用寿命长：设备工作温度≤200℃，并且在绝氧环境中，所以电热元件和壳体无腐蚀。储热材料固体部分耐受温度≥1500℃，液体部分硅热剂使用温度≥270℃.工作温度范围内无相变，性能稳定。所以设备使用寿命在20年以上。

5.3运行成本低：设备使用低谷电，电价低；设备全自动运行，无需专人值守，无人工成本。一个采暖季每平米供暖成本仅10——15元左右，

5.4 设备投资少：储热材料采用常见价廉天然材料，单位体积储能量大，大于10万大卡/m3。成本大幅降低。

5.5安全性能高：设备加热方式采用非接触式加热，带电部分与其他部分绝缘隔离。另外加热和蓄热是敞开系统没有压力。

5.6安装快捷，维修方便：设备工艺过程短，结构简单。目前90%已完成标准化，同时大型设备实现模块化。

6、几种可以取代燃煤锅炉的热源设备比较

7、几种电蓄热设备比较

8、为什么用电分峰谷平？

发电企业将发出的电送入电网，电用户从电网上接入使用。电用户工作生活规律就是用电的规律。即夜间睡觉时间用电最少（谷电），平常休息时间用电少(平电)，工作时间用电量最多（峰电）。为了能够满足用电需要，发电企业是根据一天中用电最多的时间即峰电时间的用电量设置供电。供电设备是超大型设备，一旦正常运转就不能停止，否则就要投入巨额的设备启动费用，同时要用很长的启动时间。所以不管用户用还是不用电，设备都要正常运转发电。电不能储存，发出来的电不能及时用掉就要浪费掉。所以电企也称谷电为“垃圾电”。因此，电力企业鼓励用户使用谷电。
